電磁兼容項目中，什麼是Surge浪湧测試？

什麼是Surge浪湧测試？

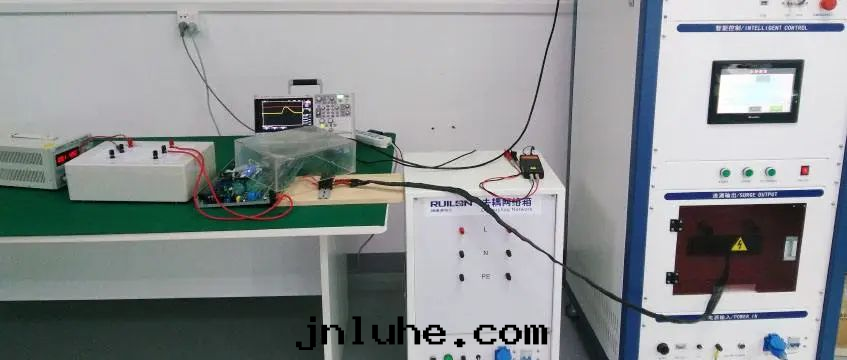

      浪湧（沖擊）抗擾度試验，是模拟自然界里的雷擊（間接雷）以及供電線路中因大型開關切換所引起的電壓變化对供電線路和通信線路的影響。

      浪湧試验規定了两種波形（1.2/50μs和通信波10/700μs）、幅值为0.5kV到4kV，能量特别大，对EUT的影響可能是破壞性的。10/700μs（俗稱通信波）适用于长距離对稱通信端口，1.2/50μs适用于電源線端口和其他信号線端口。

      浪湧的起因是電力系統的開關瞬态和雷電瞬态;而浪湧抗擾度試验目的是建立一个共同的基準，以評價電气和電子設备在遭受浪湧(沖擊)时的性能。根據标準IEC61000-4-5浪湧沖擊抗擾度試验一般要求，雷擊浪湧發生器模拟1.2/50us電壓波形，8/20us電流波形和组合波(電壓波形：10/700us，電流波形：5/320us)，通过耦合网络，将波形耦合至被测電路中，已达到實验目的。實验等級則根據電壓嚴酷程度分为1，2，3，4和X級，其中X及为開放級。

嚴酷等級應用範圍則取決于环境(遭受浪湧可能性的环境)及安裝条件，大体按照以下条件分類：

1級：較好保護的环境，如工廠或電站的控制室。

2級：有一定保護的环境，如無強干擾的工廠。

3級：普通的電磁騷擾环境，对設备未規定特殊安裝要求，如普通安裝的電缆网络，工業性的工作场所和變電所。

4級：受嚴重騷擾的环境，如民用架空線，未加保護的高壓變電所。

X級：特殊級，由用戶和制造商協商後确定。具体産品選用哪一級，一般由産品标準定。

雷擊浪湧测試是破壞性試验，視被测物破壞程度，分为以下幾種情況：

a) 在制造商、委托方或購買方規定的限值內性能正常

b) 功能或性能暫时喪失或降低，但在騷擾停止後能自行恢複，不需要操作者干預;

c) 功能或性能暫时喪失或降低，但需操作人員干預才能恢複;

d) 因設备硬件或软件損壞，或數據丢失而造成不能恢複的功能喪失或性能降低。

信号(通信)接口浪湧测試测試目的和指标要求：

考察設备在實際使用过程中用戶線接口受到浪湧電壓沖擊後，被测接口的損壞和設备性能下降的程度。指标要求：对電話端口的浪湧测試分为類型A，和類型B两種测試。

(1) 類型A(Class A)
a) 波形。差模干擾：電壓波：10/560，電流波：10/560。共模干擾：電壓波：10/160，電流波：10/160。
b) 测試等級：差模：電壓小800V，電流小100A。共模：電壓小1500V，電流小200A
c) 测試端口：差模：tip——ring ；tip-1 ——ring-1；对于單項通信的4線制電缆，tip——ring-1, ring——tip-1。共模：tip-ring和tip-1——ring-1对地，或者对其他連接到未經認證的設备的線缆(擰到一起)。

d) 测試狀态：設备的所有可能影響本标準要求的狀态都要测試。如果設备狀态不能通过正常上電獲得，需要通过人工干預獲得；沒有施加浪湧的端口(包括電話端口，輔助端口以及和未認證設备連接的端口)，要用适当的方式端接並处于正常使用狀态；如果設备的一次電源允許插拔，則設备带有電源線和斷開電源線两種狀态都要测試。

e) 判據允許起安全作用的電路出現開路，或者到地的短路，但在这種失效模式下，保證让用戶不能使用設备，或設备具有明顯失效指示(如告警)，需要立即從网络上斷開或需要維修。对安全電路進行修複後，設备性能和功能恢複正常。

(2) 類型B (class B)
a) 波形。差模：電壓波：9/720，電流波：5/320。共模：電壓波：9/720，電流波：5/320。
b) 测試等級：差模：電壓小1000V，電流小25A。共模：電壓小1500V，電流小37.5A
c) 测試端口：差模：tip——ring ；tip-1 ——ring-1；对于單項通信的4線制電缆，tip——ring-1, ring——tip-1。共模：tip-ring和tip-1——ring-1对地，或者对其他連接到未經認證的設备的線缆(擰到一起)。

d) 测試狀态：設备的所有可能影響本标準要求的狀态都要测試。如果設备狀态不能通过正常上電獲得，需要通过人工干預獲得；沒有施加浪湧的端口(包括電話端口，輔助端口以及和未認證設备連接的端口)，要用适当的方式端接並处于正常使用狀态；如果設备的一次電源允許插拔，則設备带有電源線和斷開電源線两種狀态都要测試。

e) 判據設备要能夠承受類型B的浪湧能量，不能造成接口電路永久性開路或者短路，不能引起影響到标準要求的設备損壞。

類型A：允許起安全作用的電路出現開路，或者到地的短路，但在这種失效模式下，保證让用戶不能使用設备， 或設备具有明顯失效指示(如告警)，在这種情況下，用戶需要立即從网络上斷開設备進行維修。对防護電路進行修複後，設备性能和功能恢複正常。

類型B：認證的終端設备和保護電路要能夠承受類型B的浪湧能量，不能造成接口電路永久性開路或者短路，不能引起影響到本标準要求的設备損壞。
