電子電路很容易在过壓、过流、浪湧等情況發生的时候損壞，随着技術的發展，電子電路的産品日益多樣化和複雜化，而電路保護則變得尤为重要。電路保護元件也從簡單的玻璃管保險丝，變得種類更多，防護性能更优越。
電路保護的意義是什麼？
在各類電子産品中，設置过壓保護和过流保護變得越来越重要，那麼電路保護的意義到底是什麼，今天就来跟大家聊一聊：
(1) 由于如今電路闆的集成度越来越高，闆子的价格也跟着水漲船高，因此我们要加強保護。
(2) 半導體器件，IC的工作電壓有越来越低的趨勢，而電路保護的目的則是降低能耗損失，減少發热現象，延长使用壽命。
(3) 車载設備，由于使用环境的条件比一般電子産品更加惡劣，汽車行駛狀況万變，汽車启動时産生很大的瞬間峰值電壓等。因此，在为这些電子設備配套産品的電源适配器中，一般要使用过壓保護元件。
(4) 通信設備，通信场所对防雷浪湧有一定的要求，在这些設備中使用过壓保護、过流保護元件就變得重要起来，它们是保證用戶人身安全和通信正常的關鍵。
(5) 大部分電子産品出現的故障，都是電子設備電路中出現的过壓或者電路現象造成的，随着我们对電子設備質量的要求越来越高，電子電路保護也變得更加不容忽視。
那麼電路保護如此重要，常用的電路保護元件有哪些？今天就給大家介紹幾種。
一、防雷器件

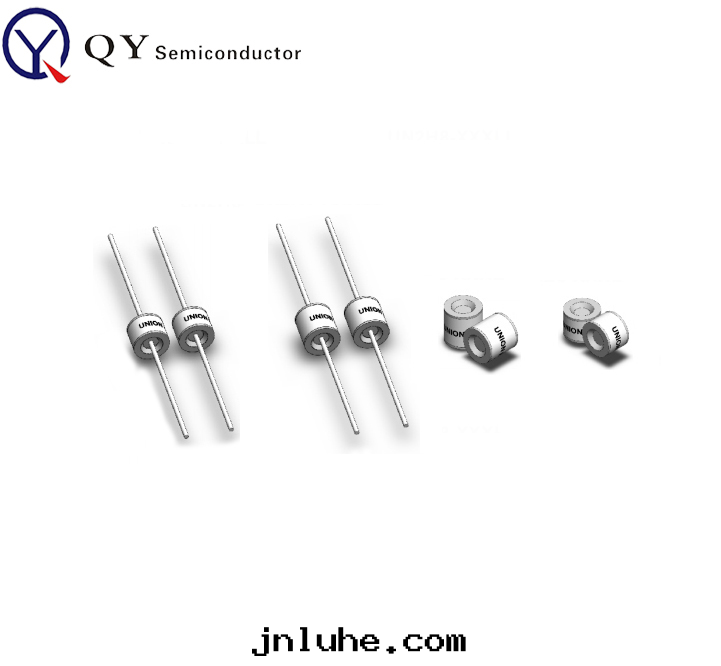

1、陶瓷气體放電管：
防雷器件中应用最廣泛的是陶瓷气體放電管，之所以说陶瓷气體放電管是应用最廣泛的防雷器件，是因为無論是直流電源的防雷還是各種信号的防雷，陶瓷气體放電管都能起到很好的防護作用。
其最大的特點是通流量大，級間電容小，絕緣電阻高，擊穿電壓可選範圍大。
2、半導體放電管：
半導體放電管是一種过壓保護器件，是利用晶閘管原理制成的，依靠PN結的擊穿電流觸發器件導通放電，可以流过很大的浪湧電流或脈冲電流。其擊穿電壓的範圍，構成了过壓保護的範圍。
固體放電管使用时可直接跨接在被保護電路两端。具有精确導通、快速響应（響应时間ns級）、浪湧吸收能力較強、双向对稱、可靠性高等特點。
3、玻璃放電管：
玻璃放電管（強效放電管、防雷管）是20世紀末新推出的防雷器件，它兼有陶瓷气體放電管和半導體过壓保護器的优點：絕緣電阻高（≥10^8Ω）、极間電容小（≤0.8pF）、放電電流較大（最大达3 kA）、双向对稱性、反应速度快（不存在冲擊擊穿的滞後現象）、性能穩定可靠、導通後電壓較低，
此外還有直流擊穿電壓高（最高达5000V）、體積小、壽命长等优點。其缺點是直流擊穿電壓分散性較大（±20%）。
二、过壓器件

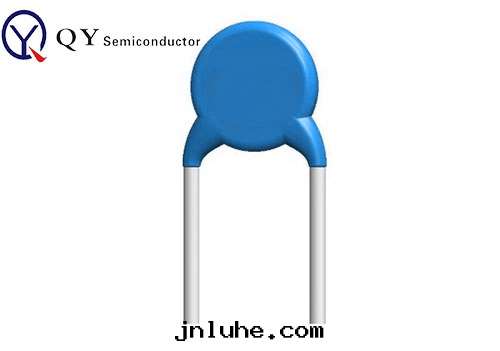

1、壓敏電阻：
壓敏電阻也是一種用得最多的限壓器件。利用壓敏電阻的非線性特性，當过電壓出現在壓敏電阻的两极間，壓敏電阻可以将電壓鉗位到一个相对固定的電壓值，從而實現对後級電路的保護。
壓敏電阻的響应时間为ns級，比空气放電管快，比TVS管稍慢一些，一般情況下用于電子電路的过電壓保護其響应速度可以滿足要求。壓敏電阻的結電容一般在幾百到幾千pF的數量級範圍，很多情況下不宜直接应用在高頻信号線路的保護中，应用在交流電路的保護中时，因为其結電容較大会增加漏電流，在設計防護電路时需要充分考慮。壓敏電阻的通流容量較大，但比气體放電管小。

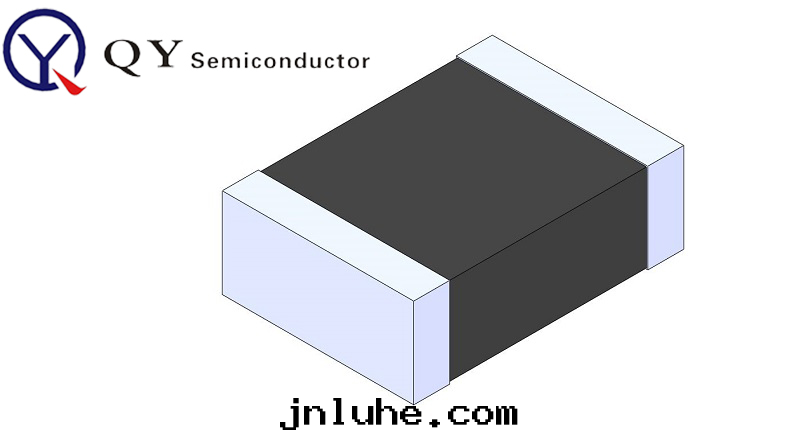

2、貼片壓敏電阻的作用：
貼片壓敏電阻主要用于保護元件和電路，防止在電源供应、控制和信号線産生的ESD。

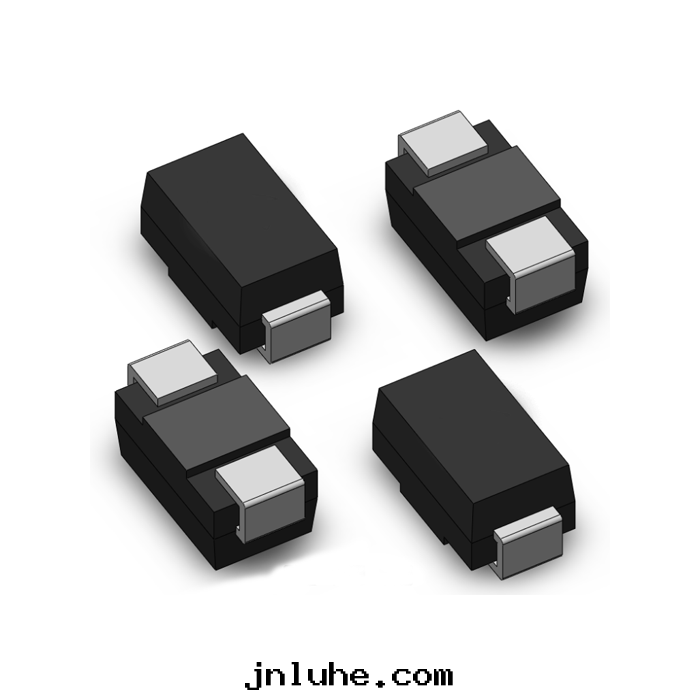

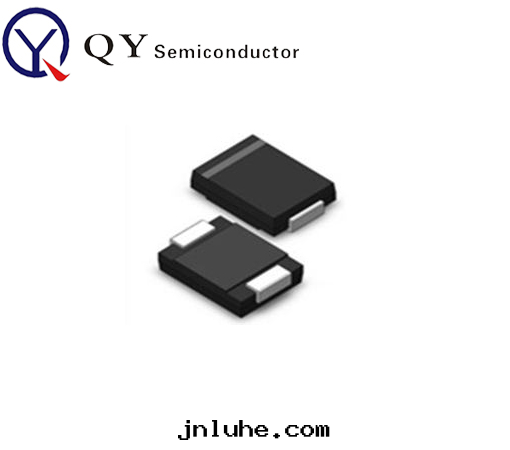

3、瞬态抑制二极管：
瞬态抑制器TVS二极管廣泛应用于半導體及敏感器件的保護，通常用于二級保護。基本都会是用于在陶瓷气體放電管之後的二級保護，也有用戶直接将其用于産品的一級保護。
其特點为反应速度快(为 ps 級) ，體積小 ，脈冲功率較大 ，箝位電壓低等。其 10/1000μs波脈冲功率從400W ～30KW，脈冲峰值電流從 0.52A～544A ；擊穿電壓有從6.8V～550V的系列值，便于各種不同電壓的電路使用。
三、过流器件

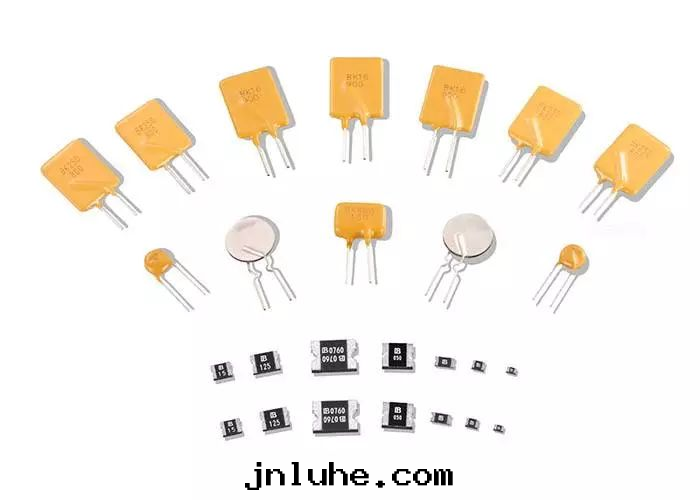

1、自恢複保險丝：
自恢複保險丝PPTC就是一種过流電子保護元件，采用高分子有機聚合物在高壓、高温，硫化反应的条件下，攙加導電粒子材料後，經过特殊的工藝加工而成。自恢複保險丝（PPTC：高分子自恢複保險丝）是一種正温度系數聚合物热敏電阻，作过流保護用，可代替電流保險丝。
電路正常工作时它的阻值很小（壓降很小），當電路出現过流使它温 度升高时，阻值急劇增大幾个數量級，使電路中的電流減小到安全值以下，從而使後面的電路得到保護，过流消失後自動恢複为低阻值。
四、静電元件

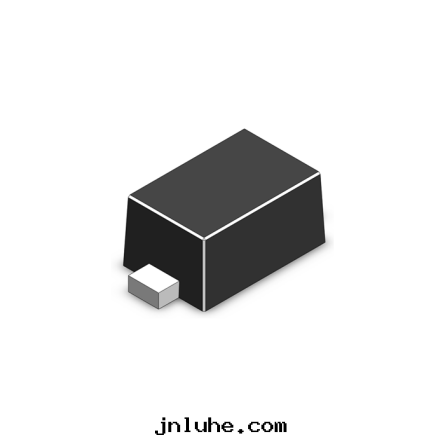

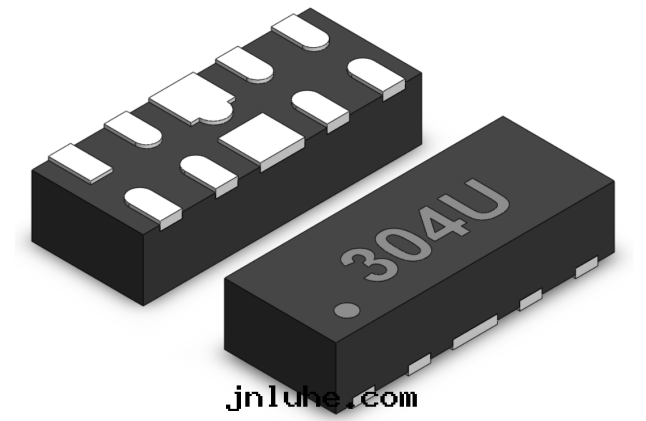

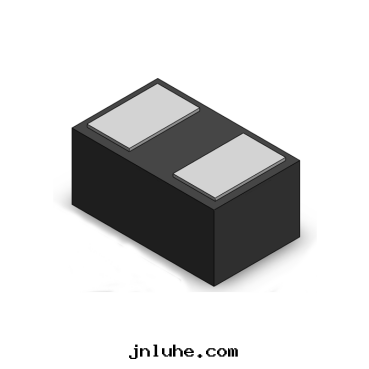

1、ESD静電放電二极管：
ESD静電放電二极管是一種过壓、防静電保護元件，是为高速數據傳輸应用的I/O端口保護設計的器件。ESD静電二极管是用来避免電子設備中的敏感電路受到ESD(静電放電)的影響。
可提供非常低的電容，具有优异的傳輸線脈冲（TLP）測試，以及IEC6100-4-2測試能力，尤其是在多采樣數高达1000之後，進而改善对敏感電子元件的保護。

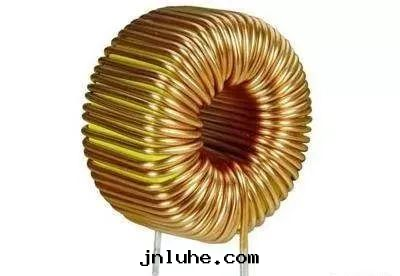

2、電感的作用：
電磁的關系相信大家都清楚，電感的作用就是在電路剛開始的时候，一切還不穩定的时候，如果電感中有電流通过，就一定会産生一个與電流方向相反的感应電流(法拉第電磁感应定律)，等到電路運行了一段时間後，一切都穩定了，電流沒有什麼變化了，電磁感应也就不会産生電流，这时候就穩定了，不会出現突發性的變故，從而保證了電路的安全，就像水車，一開始由于阻力轉動的比較慢，後来慢慢趨于平和。
2、磁珠的作用：
磁珠有很高的電阻率和磁導率，他等效于電阻和電感串聯，但電阻值和電感值都随頻率變化。他比普通的電感有更好的高頻濾波特性，在高頻时呈現阻性，所以能在相當宽的頻率範圍內保持較高的阻抗，從而提高調頻濾波效果，在以太网芯片上用到过。
