EMS中的浪湧抗擾度電路分析

每个人都知道，EMC描述了産品的性能，即電磁發射/干擾EME和電磁抗擾EMS。EMI它還包括傳導和輻射；EMS還含有静電.脈沖群.浪湧等。本文将從EMS從浪湧抗擾度的角度，分析設计電源的前級電路。

抗浪湧電路分析

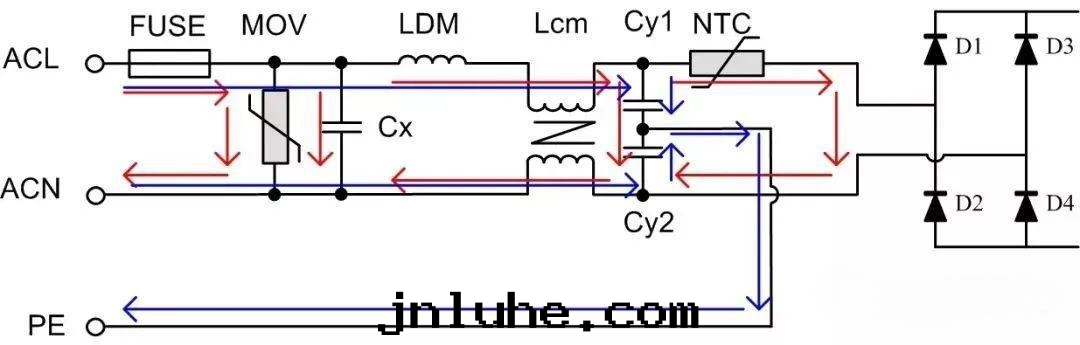

如图1所示，它通常用于小功率電源模块EMC前級原理图，FUSE为保险丝，MOV壓敏電阻，Cx为X電容，LDM为差模電感，Lcm为共模電感，Cy1和Cy2为Y電容，NTC热敏電阻。其中Y電容.雖然共模電感的主要功能不是提高電路的浪湧抗擾程度，但它们間接影響了電路的設计。

图1.常用EMC前級電路

对ACL与ACN两者之間施加的浪湧電壓稱为差模浪湧電壓，差模路徑如图中紅線所示；是的，ACL（或ACN）与PE两者之間施加的電壓稱为共模浪湧電壓，共模路徑如图藍線所示。

在設计抗浪湧電路之前，必須确定相應的電路“電磁兼容标準”，如IEC/EN61000-4-5（对應GB/T17626.5)規定了浪湧抗擾度的要求.試验方法.試验等級等。下面我们将根據本标準的規定来讨論抗浪湧電路的設计。

当輸出開路时，浪湧電路産生1.2/50μs浪湧電壓，在短路时会産生8/20μs浪湧電流。

有效輸出阻抗为2Ω，因此，開路電壓峰值为XKV短路峰值電流为(X/2)KA。

当对ACL（或ACN）和PE抗浪湧試验期間，耦合電路串入10Ω如果電阻忽略了串聯耦合電容的影響，那麼短路峰值電流就会變成約（X/12)KA。

相關設备介紹

1.壓敏電阻

壓敏電阻的選擇最重要的參數是：最大允許電壓.最大鉗位電壓.能承受浪湧電流。

首先,最大允許電壓電阻電壓大于電源輸出電壓的最大值電壓的最大值,其次,我们應該确保最大鉗位電壓不会超过最大浪湧電壓允許的後級電路;最後,我们應該确保浪湧電流通过壓敏電阻不会超过它所能承受的浪湧電流。

額定功率等其他參數.通过简單的验算或實验可以确定能量脈沖等。

2.Y電容

在進行共模浪湧試验时，如果考虑到成本等因素，並且在共模路徑中沒有添加壓敏電阻或其他用于夾緊電壓的設备，則應确保Y電容電壓電阻高于試验電壓。

3.輸入整流二极管

假設最大鉗位電壓大于輸入整流二极管能夠承受的最大反向電壓，則可能損壞二极管。因此，應選擇反向電阻大于最大鉗位電壓的二极管作为輸入整流二极管。

4.共模電感

理論上，共模電感只在共模路徑中起作用，但由于共模電感的两个繞组並不是完全耦合的，未耦合的部分将作为差模路徑中的差模電感，影響EMC特性。

實例分析

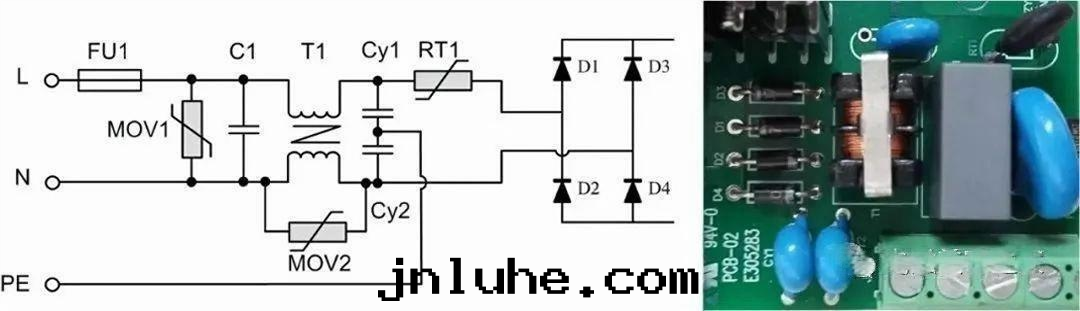

背景：以某型号的電源模块为例，該模块就是ZLG輸入85VAC~350VAC，且EMC模块中嵌入前級電路電路。抗浪湧需要3个差動模块電壓KV，共模電壓6KV。更換更大的保险丝後，它可以承受6KV差模電壓。前級原理图及相應實物图如图2所示。

图2.實例原理图与

1.差模浪湧試验

選擇壓敏電阻时，最大允許電壓應略大于350V，此電壓級壓敏電阻的最大鉗位電壓为10000V左右（50A测試電流）。其次，在差模路徑上，內阻等于2Ω.脈沖電壓为6KV如果電壓源与壓敏電阻串聯，峰值電流約为(6)KV-1KV）/2Ω=2500A。最終選擇了681KD14作为壓敏電阻。其峰值電流为4500A，最大允許工作電壓385VAC，最大鉗位電壓1120V。

不用擔心，因为共模電感器中未耦合的部分，作为差模路徑中的差模電感器，将分配部分電壓。事實上，在共模電感器之後，電路已經得到了保護。經过测試验證，選擇常用的整流二极管1N4007即可。

2.共模浪湧試验

当对ACL-PE或ACN-PE测試6KV浪湧时，即共模浪湧試验，共模路徑等效为內阻約12Ω，脈沖電壓为6KV電壓源和共模電感.Y電容串聯。由于Y電容的選擇Y1級電容，其耐壓性較高，6KV共模浪湧的能量不足以損壞它，所以只需要保證PE如果布線与其它布線保持一定的間接，就可以輕松通过共模浪湧試验。

然而，由于共模電感器的两端在浪湧試验过程中会産生高壓和飛弧。如果靠近周圍設备，可能会損壞周圍設备。因此，一个放電管或壓敏電阻可以並聯在其上限制其電壓，從而起到滅弧的作用。如图所示MOV2所示。

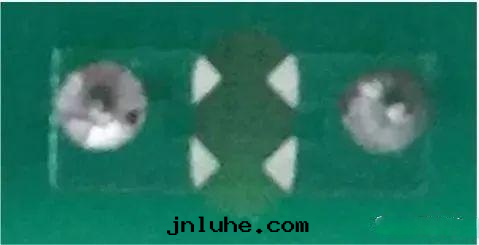

還有一種方法PCB在設计过程中，在共模電感器的两端增加放電齒，使電感器通过两个放電尖端放電，避免通过其他路徑放電，從而盡量減少对周圍和後部設备的影響。如图3所示ZLG致遠電子型号为PA1HBxOD-10W電源模块PCB放電齒的實物图加入共模電感。

图3.放電齒實物图

總結

EMC實验通常是非常實用的，但是如果我们在設计中掌握了一些基本的原則EMC在前級電路中，将有更多的方向進行测試，以縮短項目開發的时間。本文結合了一个简單的例子，從浪湧試验的角度介紹了前級電路設备的選擇和典型電路。在未来的文章中，我们将繼續探讨抗浪湧電路的相關內容EMC設计性能指标的角度EMC前級電路。

具有穩定性能的電源模块，完善的浪湧防護電路将最大限度地保證系統供電的穩定性和可靠性。
