众所周知，工業産品所應用的電磁环境之惡劣。要想産品在如此惡劣的電磁环境下正常工作，需要具备強大的抗干擾能力方能勝任。其中以静電干擾最为常見且棘手。本文将手把手教你如何将工業産品做到可靠的防静電設计。
1.了解静電
你想要打倒对手，必須先深入地了解他，才能有的放矢。什麼是静電放電？相信大家都有着深刻且痛的領悟：冬天懶懶地從椅子上起身給開門，在你的手与金屬門把手即将親密接觸那一刻，一股精神倍爽的刺痛感自手指神經未梢迅速傳至慵懶的大腦皮层，让你情不自禁的“啊”出来。让你産生刺痛感的，便是静電放電（ESD）在搞的鬼！
生活中和電子産品所承受的静電放電，主要来自于摩擦起電。任何两个物質摩擦都会産生静電，只是起電量大小不同而已，得電子的带負電，失電子的带正電。这个是小学三年級都会学習的知識點。但也就是这在小学就学过的小小静電放電，卻成为不少電子工程师心中揮之不去的夢魇。
2.静電放電为何会影響電子産品正常工作
科学家们根據物質相互摩擦後得失電子的能力，排序整理出了一份摩擦生産序列表。这里由正到負列舉部分材料序列：兔皮、玻璃、丝綢、鋁片、琥珀、滌綸、矽……。这些生活中常見的材料包含了導体、半導体和絕緣体。两種絕緣体物質摩擦生電後，因絕緣体內電子不能自由移動，得到的電子将集聚在带負電物質表面，形成強静電场，其持續时間可长达數小时或幾天。当外界其它物質靠近带電物質时，則可以形成強烈的ESD現象。

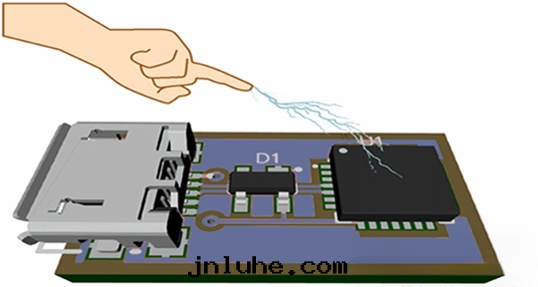

ESD有两種典型的模型：人体模型HBM和機械模型MM。人体模型用于表示带電人体放電时与器件或物体的相互作用。機械模型表示带電導体源放電与器件或物体的相互作用。以下将最为常見及基本的人体模型来说明ESD是如何影響電子産品正常工作。

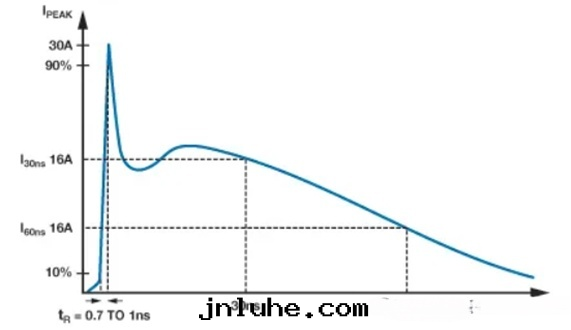

ESD对電子産品的影響主要体現在两方面：过電應力EOS和電磁干擾EMI。在日常生活中因摩擦可使人体带上幾千甚至上万伏的静電，國家标準GB/T 17626.2《電磁兼容 試验和测量技術静電放電抗擾度試验》規定的接觸放電試验電壓为±8kV，空气放電試验電壓为±15kV。ESD的高電壓大電流会導致半導体器件出現闩鎖效應，甚至直接将多數半導体器件損壞。另外其放電波形如下图示，ESD放電脈沖上升沿的时間非常短，只有0.7~1ns。这将形成強烈的電磁輻射干擾，带宽可达400MHz以上，通过傳導和空間輻射的方式对系統中的敏感信号造成干擾。
3.工業産品防静電設计
老生常談，産品設计之前必須了解設计需求：工業産品在無産品标準要求的情況下，需要滿足行業标準GB/T 17799.2-2003《電磁兼容 通用标準 工業环境中的抗擾度試验》，静電抗擾度試验接觸放電±8kV，空气放電±15kV。
3.1.原理图設计
首先是芯片及核心闆方案選型，有一颗強大的心髒才能支撐強健四肢去完成高難度的任務。
其次接口電路增加ESD保護設计，滿足先保護後濾波原則。根據不同接口電路的信号特性，選擇不同ESD保護器件。比如高速信号接口，需選擇寄生電容小的器件，否則会産生信号失真，導致通信失敗。
再者各電源電路必須增加大小規格的去耦電容，進行宽頻带的濾波設计。比如常見的：10uF+1nF组合。
最後針对一些特殊的敏感信号線增加ESD保護和濾波設计，比如複位、AD采樣、时鐘等信号線。
3.2.PCB設计
静電放電主要是以傳導和空間輻射的方式在闆級進行干擾，因此PCB設计的核心思想是信号完整性和減小信号环路面積。故PCB的防静電設计需要滿足的幾个重要原則：
電源、地平面盡量完整；
信号走線盡量等宽、等距、等长；
过孔數量盡量少；
不跨分隔區走線；
盡量單點接地走線；
信号环路面積盡量小；
接口和芯片濾波和保護器件盡量靠近接口和芯片放置；
3.3.結構設计
結構上防静電有屏蔽与接地两大方法。

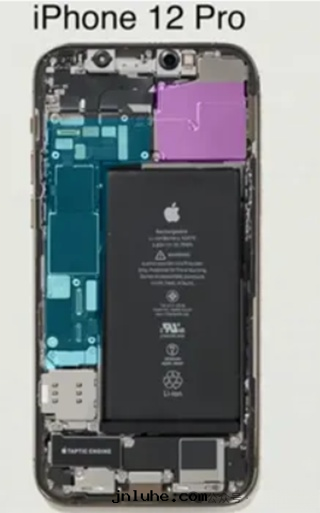

屏蔽可從整機結構上設计，但这樣設计成本較高，産品体積較大，實現起来比較困難。除非是原本就是金屬結構的産品，利用原有金屬結構来做屏蔽效果。若是絕緣材料外殼産品，則需要在外殼內壁做噴塗導電漆。噴塗導電漆雖然是一種有效的屏蔽措施，但其生産工艺比較複雜，一致性控制難度大。整機設备中往往会存在不少死角的區域，让噴塗導電漆工序難上加難。另外可針对單獨敏感電路模块增加屏蔽殼，最为典型的便是手機屏蔽結構設计。
結構的接地設计需要考虑如何将静電能量以最快的速度洩放掉。这就必須滿足接地良好，接地阻抗越小越好。特别是需要進行静電放電試验的區域，接地連續性要得到保證。在此要特别注意的一點是，作为静電洩放的接地線不要從敏感信号或模块上方經过，否則静電洩放瞬間大電流所産生的強電磁场会对这些電路造成干擾，引起不必要的麻煩。
