防浪湧时，PCB布線的要點

一、注意PCB布線中設计浪湧電流的大小

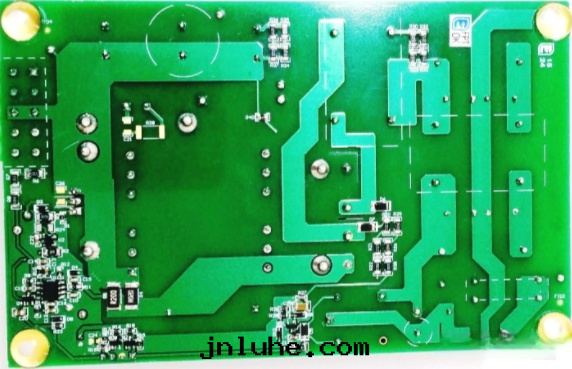

在测試的时候，經常会碰到原先設计的 PCB 無法滿足浪湧的需求。一般工程师設计的时候，只考虑到了系統功能性的設计，比如系統實際工作时只需承载1A 的電流，設计时就按这个去設计，但有可能系統需要的浪湧設计，瞬态浪湧電流要达到3KA（1.2/50us&8/20us）,那麼現在我按1A的實際工作電流去設计的話，是否可以达到上述瞬态浪湧的能力了?實際有經验的工程是告訴我们这是不可能的，那麼怎麼辦才好？下面有一个计算的方式可以作为PCB布線承载瞬間電流的一个依據：

例如：0.36mm宽度的1oz铜箔，厚度35um的線条中一个40us矩形電流浪湧，最大浪湧電流約为580A。如果要做一个5KA(8/20us) 的防護設计，那麼前端的PCB 布線的合理應該是2 oz铜箔0.9mm宽度.安全器件可以将宽度适当放宽。

二、注意浪湧端口元器件布局时應有的安全間距

浪湧端口的設计除了我们要按正常的工作電壓設计的安全間距外，我们還要考虑瞬态浪湧的安全間距。

關于正常工作電壓設计时的安全間距我们可以參考UL60950的相關規範。另外我们以UL在UL796标準中規定了印制線路闆耐壓的测試标準是40V/mil或1.6KV/mm。这一數據指導在PCB導線之間設置能夠承受Hipot的耐壓試验的安全間距非常有用。

舉例,根據60950-1表5B的規定,500V的工作電壓之間的導体應該要滿足1740Vrms的耐壓試验,而1740Vrms的峰值應該是1740X1.414=2460V。根據40V/mil的設置标準, 可以计算出PCB两導体之間的間距應該不小于2460/40=62mil或1.6mm。

而浪湧除了上面正常的注意事外，還要注意施加浪湧的大小，和保護器件的特性来增加安全間距，以1.6mm的間距计算，其最大截止的爬電電壓为2460V，如果我们浪湧的電壓高达6KV，甚至是12KV ，那麼这个安全間距是否增加要取決于浪湧过壓保護器件的特性，这也是我们工程师經常在實验遇到浪湧爬電时巨大的響聲。

以陶瓷放電管为例，在要求1740V的耐壓时，我们選擇的器件應該是2200V的，而它在上述浪湧的情況下，其放電的尖峰電壓高达4500V，此时按照上面的计算方式，我们的安全間距是：4500/1600*1mm=2.8125mm.

三、注意PCB中过壓防護器件的位置

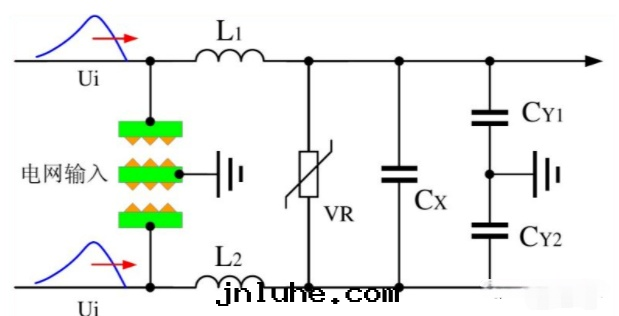

防護器件的位置主要設置在被保護端口的前端位置，特别是該端口具有多个分支或者回路的时候，如果設置旁路或者是靠後的位置，其保護的效果性能将大大減小。現實中我们有时候因为位置不夠，或者为了布局的美观性，这些問題时常被遗忘。

四、注意大電流回流路徑

大電流回流路徑一定要靠近電源地或者是外殼的大地，路徑越长，回流阻抗越大，瞬态電流引起的地電平升高的幅度就越大，这个電壓对諸多芯片的影響是极大的，同时也是系統複位、鎖死的真兇。
