電路設計中如何防止静電放電？
我们的手都曾有过静電放電(ESD)的體验，即使只是從地毯上走过然後觸摸某些金屬部件也会在瞬間釋放積累起来的静電。我们許多人都曾抱怨在實验室中使用導電毯、ESD静電腕带和其它要求来滿足工業ESD标準。我们中也有不少人曾經因为粗心大意使用未受保護的電路而損毀昂貴的電子元件。
对某些人来说ESD是一種挑戰，因为需要在處理和組装未受保護的電子元件时不能造成任何損壞。这是一種電路設計挑戰，因为需要保證系統承受住ESD的冲擊，之後仍能正常工作，更好的情況是經过ESD事件後不發生用戶可覺察的故障。
與人们的常識相反，設計人員完全可以讓系統在經过ESD事件後不發生故障並仍能繼續運行。将这个目标谨記在心，下面讓我们更好地理解ESD冲擊时到底發生了什麼，然後介紹如何設計正确的系統架構来应对ESD。
簡單模型
将一个電容充電到高電壓(一般是2kV至8kV)，然後通过閉合開關将電荷釋放進準備承受ESD冲擊的“受損”器件(图1)。電荷的极性可以是正也可以是負，因此必須同时處理好正負ESD两種情況。
图1：闆級ESD通常涉及機器模型(MM)和人體模型(HBM)。
破壞受損電路的高瞬态電壓一般具有幾个納秒的上升时間和大約100納秒的放電时間受損電路不同，对正負冲擊的敏感性可能也有很大的不同，因此你需要同时處理好正負冲擊。人體模型(HMB)和機器模型(MM)这两種最常見模型之間的區别主要在于串聯電阻。人體模型的導電性沒有金屬那麼好。防止过壓損壞的最佳保護措施是用非線性電路進行限壓或鉗位(图2)。最常用的是專門的二极管，當它们在前向偏置或處于齊納擊穿區时具有很低的阻抗。引入限壓器可以快速引起某些别的事件，因为通过電容放電会有大的浪湧電流經过限壓器。
图2：基本的限壓電路可以防止过壓損壞

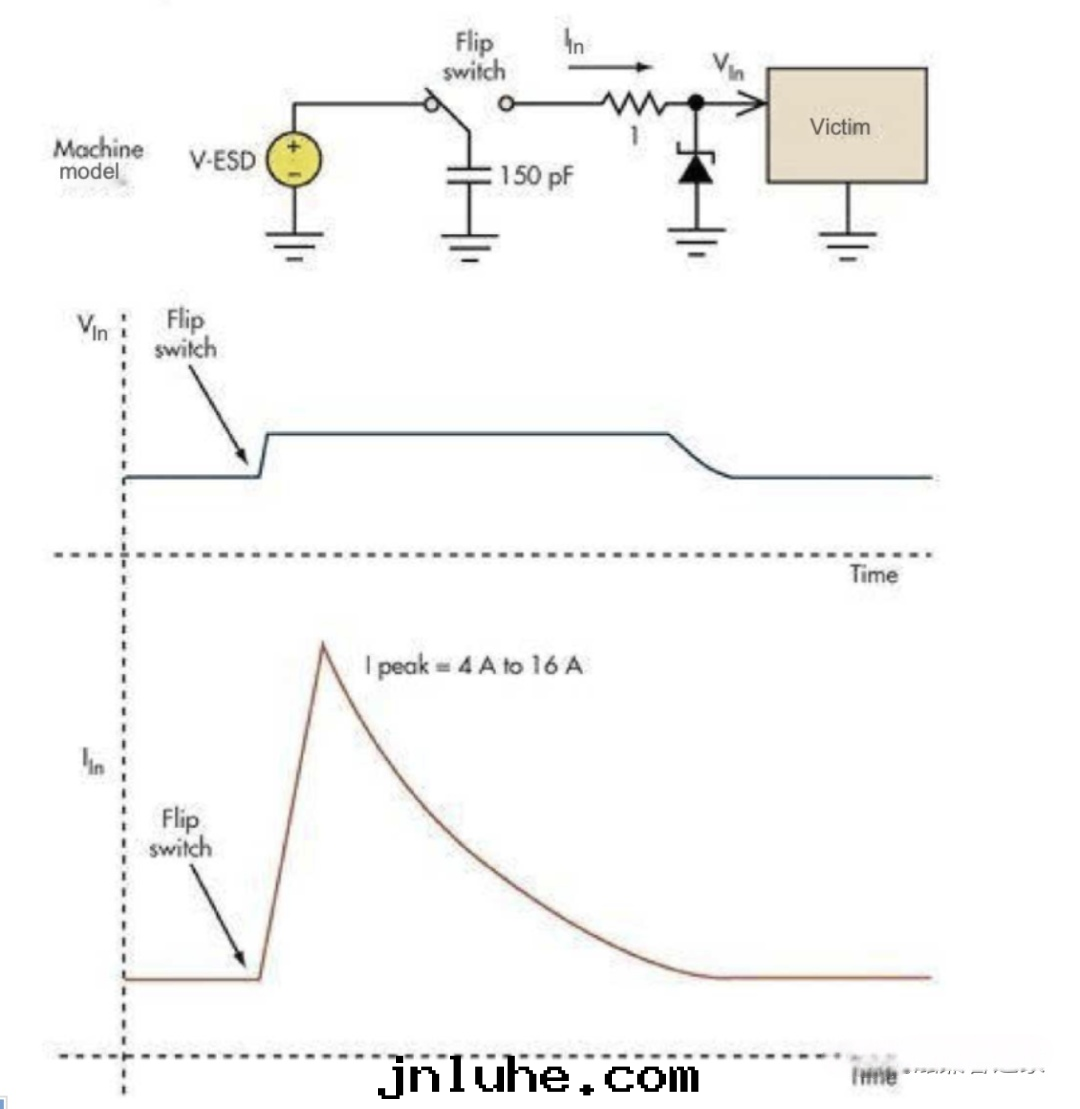

雖然消除了高瞬态電壓，但代之以幾个安培的浪湧電流可能会導致系統中出現其它問題。具體取決于随後路徑的总阻抗，浪湧電流可以达到幾个安培。在为芯片設計 I/O單元时，經常看到4A至16A的浪湧電流進入器件。處理如此巨大的瞬态浪湧電流已經成为ESD設計中的大問題。限制電壓還算比較容易，但形成的電流可能使系統中其它地方的電路和地發生逆轉。被限壓器強制導入地的電流将在系統的那个节點中産生感应性振鈴現象(图3)。電源通常沿着地線傳播，並且是電源去耦電容的函數，因此系統核心仍能正常工作。不过连到電路闆上的控制線可能出現混亂，因为它们是相对闆外的地而建立的。結果可能在某个位置發生ESD事件，並致使電路闆上的某个輸入端看起来出現故障。

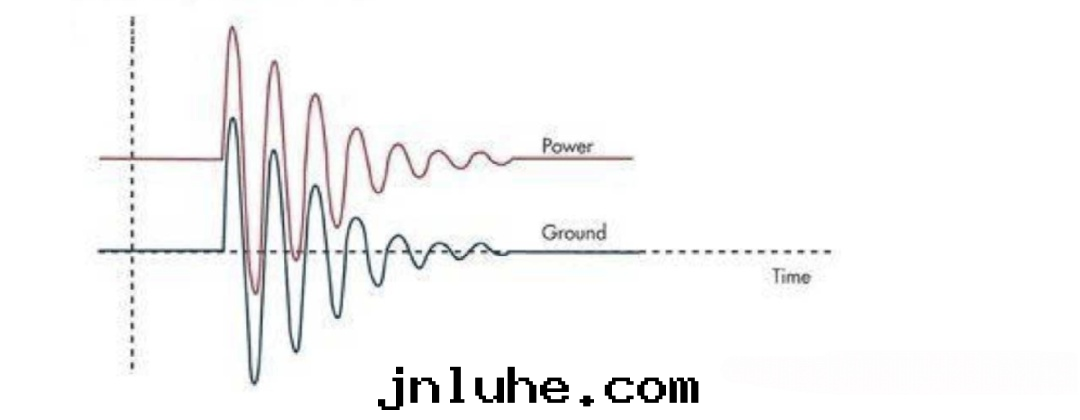

图3：通过限壓器将大的浪湧電流注入到地将引起PCB地的反弹，並表現为连接電感的一个函數
堡壘的作用
利用闆級ESD，你可以嘗試建立一个堡壘，並在“護城河”上建立多个受控的接入點。连接到“城牆”之外的部分可以被廣義地分成幾个類别：協議受控的數據、低带宽檢測和控制線以及高速接口。前两个比較容易處理，第三个具有一定程度的挑戰性。讓这三部分免遭ESD破壞有幾種不同的方法。
不管最終産品是什麼樣，某種形式的保護性外殼将成为設備的一部分。隔離外殼內的電路是需要仔细考慮的第一道防線。在理想情況下，连接電路闆的金屬外殼通常能起使用，但現代産品經常采用非導電性的塑料或其它現代材料。電路設計人員通常沒法控制建造城牆的材料，但对保護堡壘負有不可推卸的責任。在設計外殼时需要注意，到达機箱外部任何部分的ESD都会有無數路徑進入內部電路。建立一个PCB能够自我防止ESD冲擊的堡壘可以從低阻抗的接地方法開始。建立一个地基和正常的電源完整性可以讓印刷電路闆(PCB)保持整个闆上的信号完整性，即使是受到巨大的地浪湧電流冲擊的时候。作为一个設計工程师，你会要求每个人系好他们的安全带，这樣可以对付少量的气流。飛機可能快速地上下擺動，但如果每个人都系好了安全带，那麼所有人都会固定在原位，飛機也会繼續飛行。在这之後，你需要保護外部连接，並限制ESD事件效应。
保護電路应該位于電路闆入口位置，而不是入口點的下遊。需要處理的可能是電弧問題引起的數千伏電位，或者最好在電路闆邊緣位置處理的數安培的浪湧電流。
TVS限壓器
瞬态電壓抑制(TVS)限制二极管可以用作限壓器。它们分为普通電壓、邏輯電平和電源電壓。常見的電壓種類有：12V、5V、3.3V、2.5V、1.8V和1.2V。
这个數字应該看起来比較熟悉，因为这些器件是專門針对與許多CMOS器件有關的需求設計的。一種規格不可能滿足所有需求，它们应該是适合要保護器件的正确電壓。現代CMOS工藝顯著降低了電源電壓，以保護沒有很多設計餘量且電壓範圍有限的晶體管，这點值得我们尊敬。这些器件一般使用代工工藝制造，这種代工工藝可以用小型封装提供具有低阻抗特性的大電流器件。在輸入線上放置TVS限壓器可以保護輸入端免遭ESD的破壞性損害(图4)。但这種限壓器無法處理在主機處理时發生的信号混亂現象，也無法處理由于巨大的地電流浪湧而發生的逆轉效应。

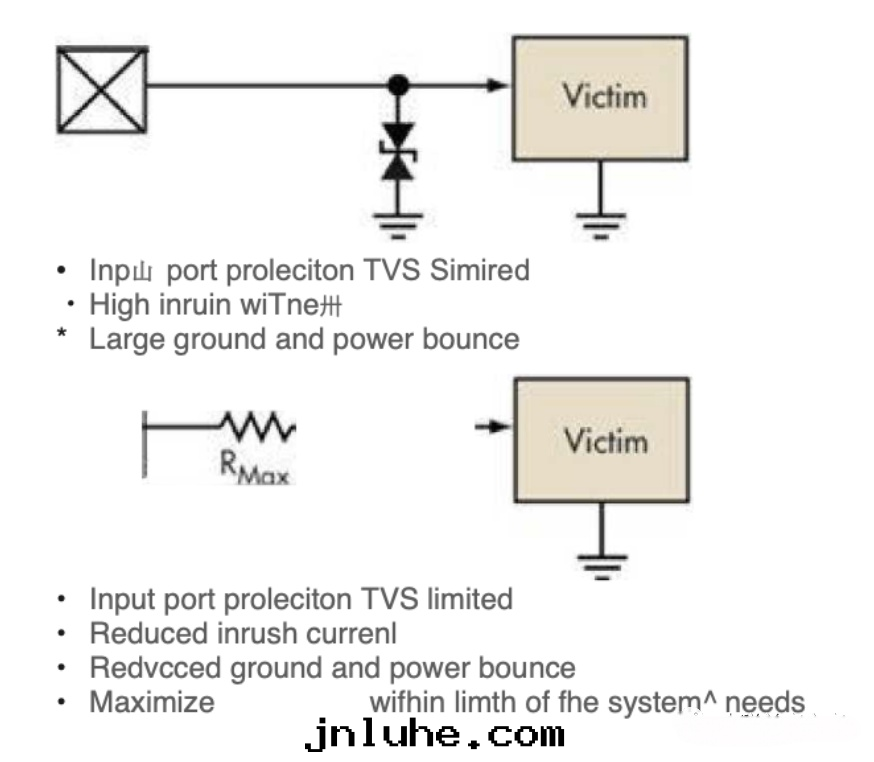

图4：簡單的限壓電壓可以提供过壓保護，但可能導致浪湧電流問題。浪湧電流应該被限制，而信号应該保持相对局部地的穩定性

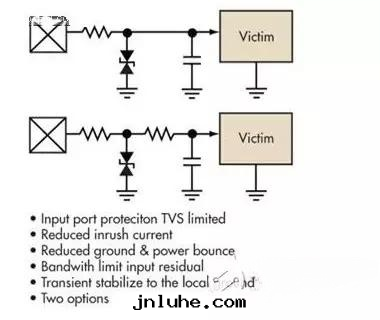

如前所述，HBM和MM之間的性能區别是非常大的。在許多情況下，在TVS器件之前增加一些串聯電阻有助于限制電流浪湧，並減少地線反弹。與HBM一樣，最終結果是減少系統应力。通常带宽限制本身不会解決ESD問題。低通濾波器对小型ESD的衰減也要求60dB至150dB才能消除瞬态電壓，这对簡單的無源濾波器来说是很難做到的。TVS限壓器可以将信号下拉到電源軌之間。然後一阶RC電路可以用来保持信号的完整性(图4)。電容也可以穩定相对于局部地的輸入電壓。这種方法可以很好地保護數量很多的低带宽輸入，包括“設置並忘記的”控制線、傳感器輸入和類似对象。雖然我们讨論的大部分內容是保護PCB的輸入端口，但輸出端口保護也是類似的。TVS限壓器和附加電阻在这里也很合适。限制電壓有助于防止半導體損壞，並保護具有電壓限制的其它部件。
串聯電阻也有助于地的穩定。此外，讓ESD浪湧電流遠離數字芯片的I/O單元可以防止芯片內部出現地線反弹，從而允許處理器在外部限壓器吸收浪湧電流冲擊时保持正常工作。
芯片內部的ESD
基于多種原因，IC內部的ESD保護功能有些折衷。矽片和金屬都針对IC的核心功能作了优化，不适合用于大電流工作。專門的TVS器件使用針对大電流電路优化过的矽片，具有比普通CMOS中的PN結更高的性能。
另外，具有大電流ESD保護功能的I/O單元会占用相當大的空間，從而推升IC成本。而且IC上的高頻引腳通常沒辦法附加大尺寸的ESD保護電路，因为它会産生容性負载。作为一般經验，芯片內部的ESD保護程度只是足以完成IC生産並焊接到PCB上，但缺少应用环境通常需要的魯棒性保護性能。如果连接需要離開PCB，通常需要利用外部装置進行進一步的保護。
數據通信端口
正确設計的通信端口会使用魯棒性的協議，協議中包含了通用使用循环冗餘檢查(CRC)編碼来測試數據的完整性。以太网、USB和CAN总線都開發了 CRC編碼並随數據一起傳送。設計正确的接收器将檢查CRC編碼是否匹配所發送的數據。如果不匹配，表示要麼數據要麼CRC編碼發生了錯誤，将發出重新發 送數據的請求。
由于ESD事件持續时間不到100ns，因此CRC檢查、验證和重新發送过程通常以不可見的方式處理ESD。最終用戶一般從未意識到損壞的信息得到了糾正。其它一些協議的結構中沒有保護措施。
I2C、串行外設接口(SPI)和系統管理总線(SMBus)通信設計在PCB上工作，無法验證和糾正數據。如果有些數據要離開電路闆，确保你有方法验證數據的有效性。大多數現代通信路徑采用差分方式，即使用某種形式的低壓差分信号(LVDS)。每个LVDS连接需要像所有其它信号一樣受到TVS保護。磁场隔離(以太网常用)和共模扼流圈有助于解決由于ESD事件中的地線反弹産生的共模變化問題。在輸入信号與PCB不共享同一个地时，应該采取光學隔離或磁场隔離措施。
要求完善的數據完整性但不包含誤碼檢查的高速數據流在防止ESD冲擊方面難度特别大。理解器件如何提供高于1GB/s的串行數據速率和完整的通信協議保護可以避免这个問題。
模拟信号與數字智能
離開或進入電路闆的任何模拟信号都需要基本的TVS保護。需要考慮连接通道的带宽以判斷下一步应采取其它什麼措施。大多數模拟控制信号、運動控制系統、音頻和指示燈不需要更多的措施，因为所用器件的響应时間較长。射頻前端是通信通道的物理层，由作为協議一部分的檢錯機制提供自我糾正。
硬件只能提供这麼多保護。如果系統中心的某个處理器需要完成监听和控制，那麼還需要一些選項。这里介紹的技術能使你的處理器不再丢失，或需要經过複位周期。在这个主機控制下到底發生了什麼則是需要考慮的另外一回事。一般来说，你需要在處理器代碼中編入一些智能，以便它能識别錯誤的信息並進行正确的處理。通过时分輪詢端口可以方便地解決慢速檢測和控制線問題。由于ESD事件非常短暫，如果对幾个毫秒內的多个樣本来说端口上的數據保持穩定，那麼系統就不存在ESD这種灾難性事件。此外，作为再現过程的一部分，輸出可以被刷新。如果處理器是存儲器單元这一步是不需要的，但如果數據是通过遠程鎖定的，那就需要用刷新例程来管理破壞事件。
