什麼叫NTC热敏電阻？
NTC热敏電阻是一个很簡單的温度傳感器，指負温度系數热敏電阻，在消費類電子産品中十分常見。NTC热敏電阻是一種典型具有温度敏感性的半導體電阻，它的阻值随着温度的升高反而降低。

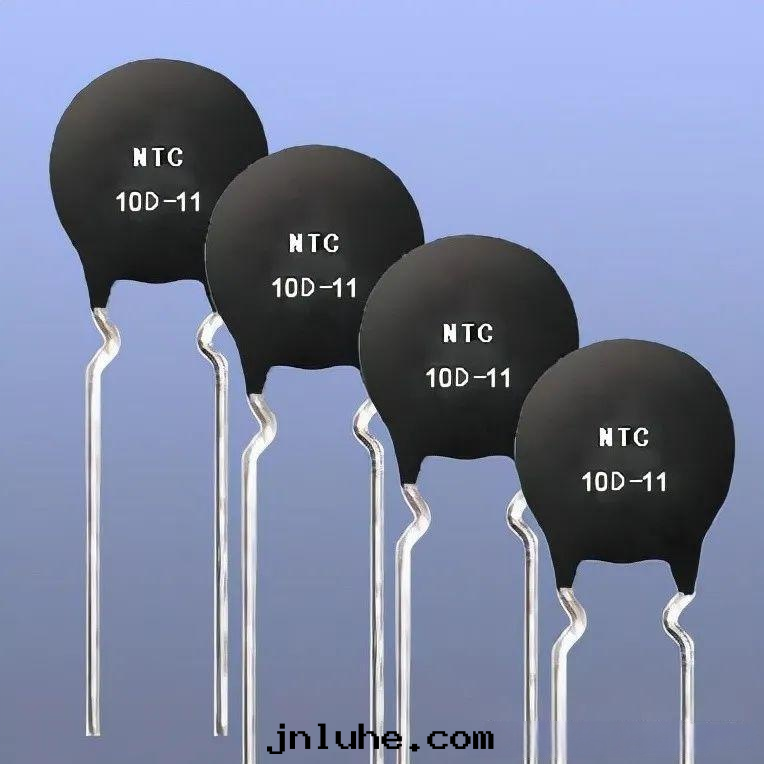

NTC電阻图
NTC热敏電阻原理
NTC热敏電阻一般以錳、铜、矽、钴、铁、鎳、锌等金屬氧化物为主要材料，这些金屬氧化物材料都具有半導體性質。因为在導電方式上完全類似于鍺、矽等半導體材料，當温度低时，这些氧化物材料的载流子（電子和孔穴）數目少，所以其热敏電阻阻值較高；随着温度的升高，载流子數目增加，所以热敏電阻阻值降低。

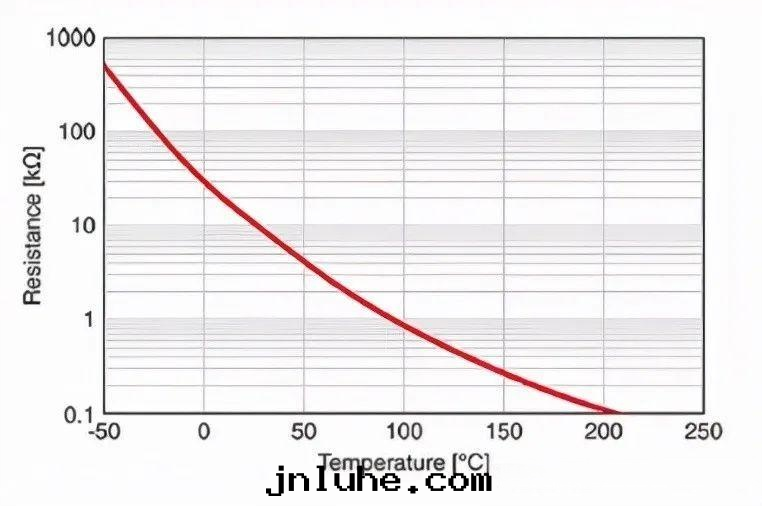

NTC阻值随温度變化图
NTC热敏電阻作用
1、抑制浪湧電流；2、温度測量；3、温度補償；4、液面測量；5过热保護。
这些都是大家比較熟知，除此之外，NTC热敏電阻性价比比較高，封装形式多樣适应多種场景，並且使用起来十分簡單，廣泛用于家用電器、電力工業、通訊、軍事科學、宇航等各个領域。
現在回歸正題
为什麼要抑制浪湧電流？
一般開機的时候，这个大的電流会流过二极管，如果電流过大的話，二极管可能会損壞，整流二极管都是有一个參數叫IFSM，即允許通过的最大浪湧電流是有限制的。

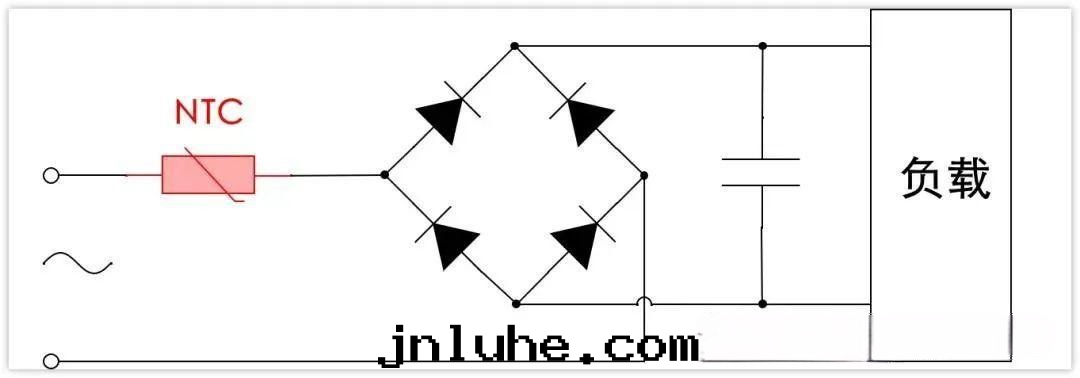

電路图
那为什麼用NTC热敏電阻抑制浪湧電流？
如下图所示，如果回路中沒有NTC，那麼这个電流是非常大的，或者NTC阻值很小，電流也会很大。在線路上面串聯一个NTC热敏電阻，在開機之前，热敏電阻温度比較低，所以電阻比較大，可以很好限制開機时的浪湧電流。開機之後，热敏電阻温度起来了，阻值比較低，也不至于産生过大的損耗。
一般情況下小功率電源的NTC不用加繼電器，大功率的需要加繼電器。

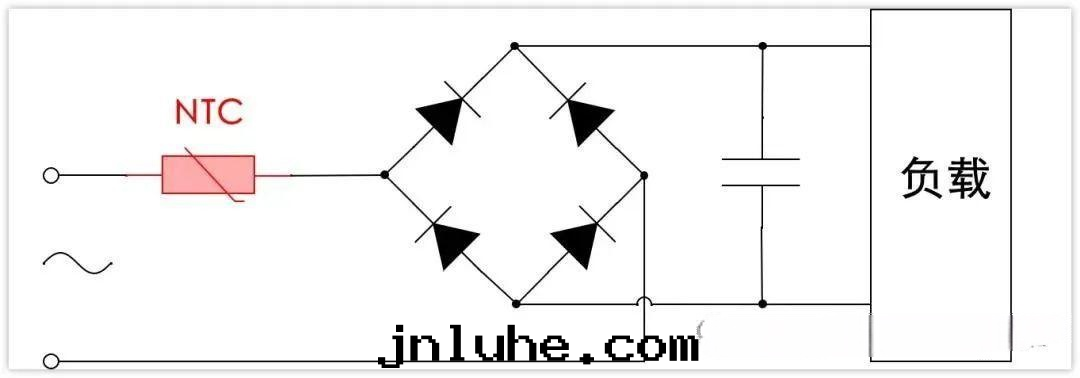

電路图
除了上述， 热敏電阻在抑制浪湧電流的时候有很多优點，包括：低成本、方便設計、減少電路闆空間，以及自我保護。
最後附带給大家講解幾个內容
热敏電阻選型需要注意哪些參數？
NTC1，常用的是10D-9，5D-9，5D11，2.5D15等幾種型号，下面是热敏電阻選型时需要注意到的參數。
1、零功率電阻值R25——指25℃时測得的零功率電阻值。热敏電阻以环境温度25℃时測得的零功率電阻值作为它的标稱阻值。
2、B值——B值是衡量負温度系數热敏電阻（NTC）对温度敏感度的一个指标。B值越大，温度變化时阻值變化越大。
3、热时間常數——在零功率条件下，當温度發生突變时，热敏電阻變化到實際温度对应的阻值所需时間的63.2%的时間值。这个參數可以簡單認为是热敏電阻的反应速度
4、耗散系數——在規定环境温度下，器件本身耗散功率變化與相应温度變化的比值。热敏電阻本質上還是一个電阻，对于電阻，有電流流过就会發热，發热就会影響温度測量
5、最大工作電流——热敏電阻在25℃ 环境温度下允許施加在热敏電阻上的最大持續電流值。
热敏電阻怎麼識别？
主稱符号：M（MS） 表示热敏電阻
類比符号： Z或F Z表示正温度系數热敏電阻器（PTC），F表示負温度系數热敏電阻（NTC）
用途符号：0...8 用數字表示，不同的數字表示不同的用途，可以看下面热敏電阻器标識的具體含義。
序号：用數字或數字與字母混合表示序号，以區别外形尺寸及性能參數（有时会被省略）

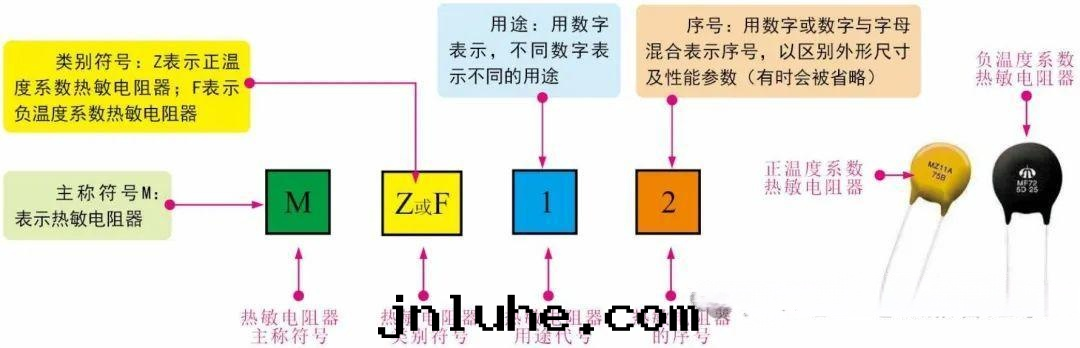

热敏電阻器識别图

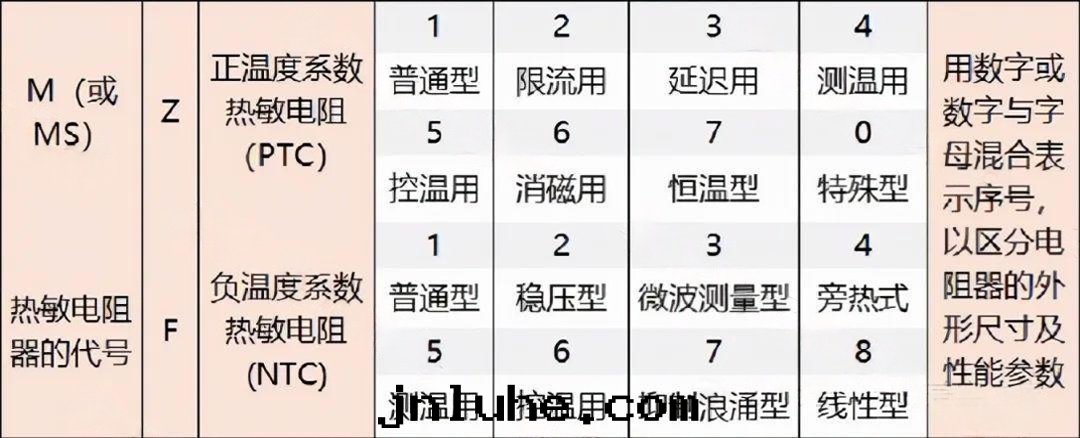

热敏電阻器标識的具體含義如下图
热敏電阻表标識的具體含義
热敏電阻怎麼測好壞？
檢測热敏電阻器时，可使用万用表檢測在不同温度下热敏電阻器的阻值，根據檢測結果判斷热敏電阻器是否正常。檢測前，先識读热敏電阻器上的基本标識作为檢測結果的对照依據，如下图所示。
測热敏電阻是用万用表測量，具體的操作步驟大家可以去看我前一篇文章，《色环電阻怎麼測好壞》。

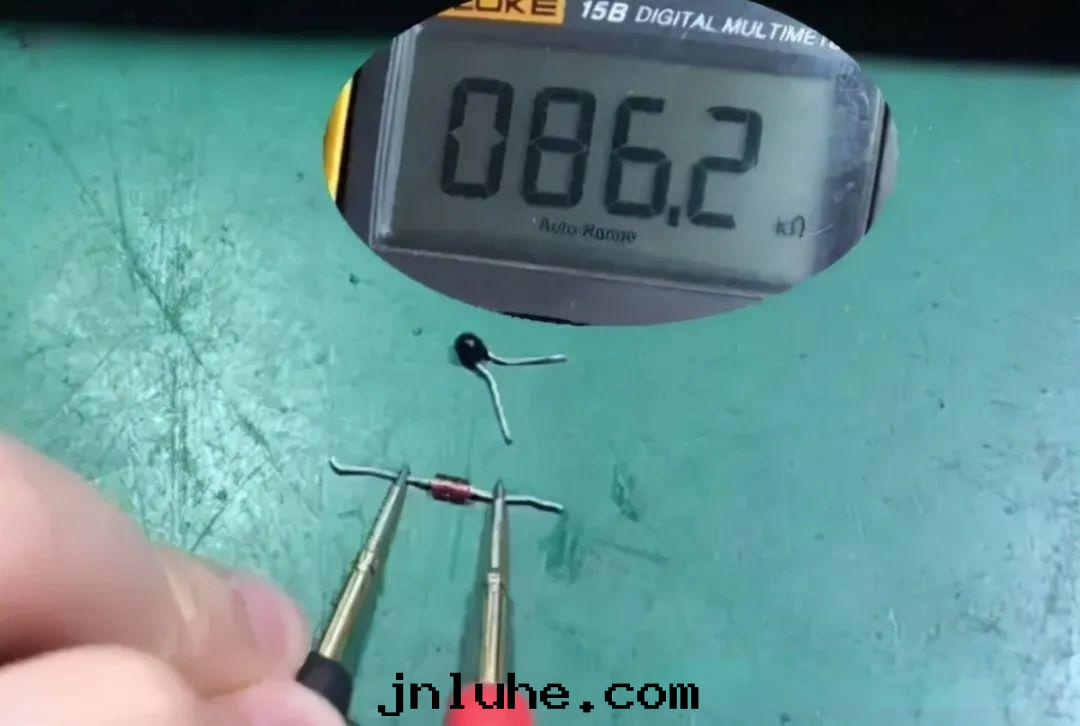

先来測热敏電阻的两端，如下图所示，正常环境温度下的阻值为86K歐姆，接着用電烙铁給它加一下温度，看阻值是升高還是下降，如果是下降的話就是NTC热敏電阻，接着拿走電烙铁，温度下降後，阻值上升，可以判定这颗热敏電阻基本正常。
万用表測热敏電阻图
只能是基本正确，因为可能存在阻值漂移，这个情況下就需要对電路進行分析或者去查一下这个的電阻的阻值表。
