如何正确選擇ESD二极管

测試電子産品必須按照IEC61000-4-2等标準来。系統設计师采用多種方法来确保産品符合主流的ESD标準，包括解決外殼設计、電路闆設计、元件選擇，甚至是软件修複。其中一个重要的方法是在輸入和輸出(I/O)連接器等關鍵電路节點处使用保護元件。ESD二极管保護元件通常稱作瞬态電壓抑制器(TVS)。

ESD二极管的静電保護原理及應用要求  ：

許多集成電路(IC)都有一些可能比較敏感的輸入，这使得它们在輸入電壓遠高于正常值的的情況下(例如在ESD應力作用下)易于受損。正常工作電壓与使器件開始受損的電壓之間的區域是安全过壓區。安全过壓區与器件受損區之間有少許交疊，因为如果較大的过壓僅持續极短时間，那麼即使不是在安全过壓區，器件可能也可以承受。

ESD二极管的任務就是發生静電事件时，将輸入電壓維持在安全过壓範圍之內，而在正常工作时不影響系統性能。ESD二极管器件被放置于鄰近静電事件可能進入系統的位置，旨在限制敏感节點处的電壓，並将電流引至不太敏感的节點，如地電平。为實現这个功能，ESD二极管必須在正常工作電壓範圍內擁有高阻抗,在正常工作電壓範圍之外擁有低阻抗，这樣才能将電流直接從敏感节點引開，並限制瞬态電壓。

对ESD二极管的基本要求与具体應用有關，但一般情況下有如下要求：

(1)能夠在期望的静電應力下正常工作；

(2)在正常電壓範圍內具有高阻抗(低洩漏)；

(3)在正常電壓範圍之外呈低阻抗；

(4)導通電壓适合應用；

(5)在遭受應力期間可快速地從高阻抗轉換至低阻抗

(6)電容对目标應用而言不太高。

ESD二极管器件的分類

在比較具体的TVS器件類型之前，需要理解两種分類。

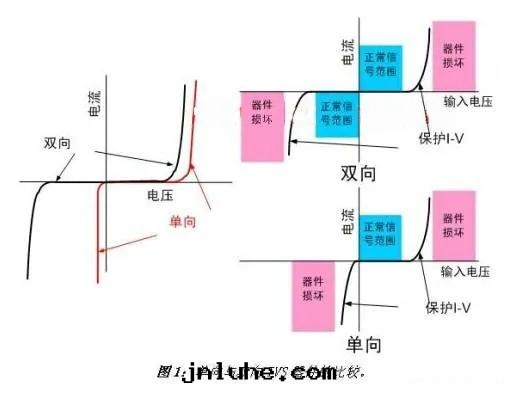

單向与双向保護：單向和双向ESD二极管器件都能抑制正向和負向應力。依據ESD二极管維持高阻抗、低洩漏狀态的電壓範圍，可以最好地理解这两个術語的不同。这種電壓範圍決定了ESD器件能保護的電路节點類型。双向ESD二极管具有相对于零伏電壓的对稱特性。双向ESD器件最适合保護電壓基于零伏对稱或双向的電路节點。單向ESD二极管産品具有相对零伏電壓不对稱的特性。單向ESD二极管器件极适合保護電壓极性始終相同的電路节點，如0到5伏这樣的單极性電壓。

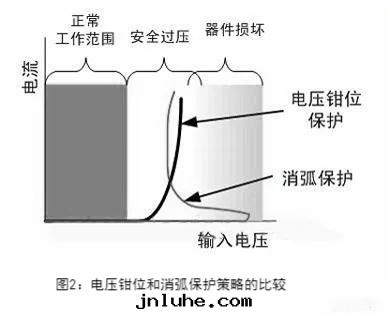

電壓箝位与消弧：電壓箝位器件的工作原理是從低電壓时的高阻抗轉換至高于導通電壓时的低阻抗，且沒有負阻抗區域(图2)。这器件通过提供接地的低阻抗通道，对高于導通電壓的電壓進行箝位。消弧(crowbar)器件在低電壓时也呈高阻抗，但当電壓較高时觸發新的導通機制，使電流增大，並伴随着電壓下降。因此，消弧器件擁有負阻抗區域。

某些消弧器件的觸發電壓可能非常高。如果消弧TVS觸發器的速度足夠快，就可以經常提供保護，即便電壓已經达到可能導致器件損壞的電平。消弧器件有时也稱作“驟回”器件，因为電壓驟然下降。
