【導读】在尺寸不斷縮小的微電子时代，如果静電放電(ESD)瞬變未加抑制地在PCB走線上出現之前你不去主動地阻止它们，那麼ESD事件很可能毀了你的産品。
微電子電路面臨的風险比以往任何时候都大，罪魁禍首是静電放電(ESD)。静電放電是隐秘的殺手，特别容易攻擊敏感的IC。單次静電放電事件就可以将PCB摧毀。抗静電放電設计只要錯失一步就可能意味着延誤上市时間、影響開發進度，以及激怒客戶。在某些高壓力情況下，甚至意味着你的飯碗不保。
在尺寸不斷縮小的微電子时代，如果ESD瞬變未加抑制地在PCB走線上出現之前你不去主動地阻止它们，那麼ESD事件很可能毀了你的産品。
幾个月前，一位客戶聯系我们寻求緊急幫助，希望能夠保護他的系統免遭ESD瞬變傷害。他们的産品遭受了一系列抗ESD故障的打擊，並使得他的産品規劃全泡了湯。他肯定錯漏了一些步驟。
首先，他沒有在任何I/O接口处實現保護鉗位電路，也沒有为TVS鉗位器件放置PCB焊盤作为他需要保護的“安全閥”措施。使挑战更加複雜的是，这種特殊産品上的I/O端口被連接到了一些高速和非常敏感的通信IC。並沒有發生多少ESD就使得这些電路闆發生了通信故障。图1顯示了在數據線上使用鉗位二极管的例子。

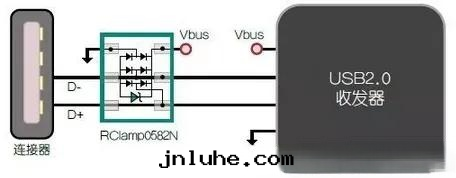

图1：TVS二极管可以在數據線上提供ESD保護。这个例子展示了带ESD保護功能的USB 2.0數據線。
当第一块闆沒有通过ESD一致性测試时，還会推出版本1和版本2。这次不再是“瞎猜了”。客戶顯然找到了一个ESD額定電壓为±15kV的瞬态電壓抑制(TVS)鉗位管。他在電路闆的一些I/O端口上布放了一些TVS，然後相当高興地認为这个器件可以保證他的系統可以抗±15kV的ESD沖擊。雖然这步走的方向是正确的，但他仍然從根本上誤解了ESD威脅。第二版電路仍然沒有通过±15kV電壓的测試，雖然这时他發現用TVS带来了一定程度的改進。图2展示了TVS二极管如何“鉗位”来自ESD脈沖的電壓。

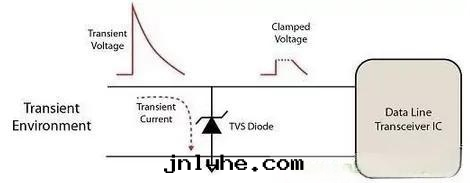

图2：鉗位二极管可以減小来自ESL脈沖的電壓，因而能有效防止你的電路受到損壞。Transient Environment: 瞬态环境Transient voltage: 瞬态電壓Transient current: 瞬态電流Clamped voltage: 鉗位電壓TVS Diode: TVS二极管Data Line Transceiver IC: 數據線收發器IC
由于遭受了两次電擊，这位工程师带着驚恐的心情求助于我们。随着我们对問題的深入分析，我真切感受到这位工程师的焦虑和恐懼。事實上，我有深切的感受，在这位工程师的PCB走線上亂串的ESD瞬态信号不僅会危害到電路闆上的通信器件，而且毫不夸张地说可能威脅到他的工作。他早就需要一个解決方案了。由于时間不等人，而且这个已經推遲的設计另一端還有一位就要失去耐心的客戶，我们接管了这个問題。他把電路闆送到了我们的Semtech實验室，明确希望我们保護这个産品免受ESD的傷害，繼而也保護他的信譽和工作。
然而，我们首先需要澄清的誤解是，TVS鉗位器件數據手册上的±15kV額定值与他在PCB上想要达到的系統級保護阈值基本上沒有關系。那个額定值涉及的是TVS器件本身的故障阈值，但並不等同于系統要保證的抗干擾度。正如事實擺明的那樣，他的系統電路太敏感了，在滿足針对TVS器件的電容約束和尺寸要求条件下，很難达到±15kV的系統級抗干擾性能。
此外我要解釋的是，並不是所有TVS器件生来都是一樣的。不同制造商生産的两種TVS鉗位器件的鉗位性能可能有很大的差别。如果産品開發周期非常吃緊的話，選擇便宜、山寨的TVS器件不是一个好的策略。因此，我们用一些更新的高性能低侧鉗位器件对他的電路闆進行了改造——这些器件可以抑制很高的峰值電流。这樣，这块電路闆的抗干擾性能有了顯著的改進，如下图所示。

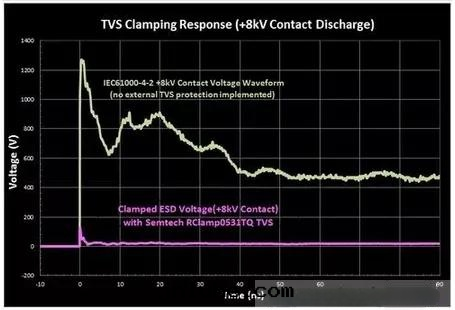

图3：增加瞬态電壓抑制可以顯著降低鉗位電壓，保護敏感的IC。Voltage: 電壓
TVS Clamping Response ( 8kV Contact Discharge): TVS鉗位響應( 8kV接觸放電)8kV Contact voltage waveform: 8kV接觸電壓波形No external TVS protection implemented: 沒有使用外部TVS保護Clamped ESD voltage( 8kV contact) with Semtech RClamp0531TQ TVS: 使用Semtech RClamp0531TQ TVS的鉗位ESD電壓( 8kV接觸電壓)Time: 时間
他的系統現在可以輕松通过±8kV测試了(大多數情況下±8kV足夠了)。電路闆仍然沒能通过±15kV接觸放電测試(擴展目标)，但比以前的結果要好多了。在此基礎上，为了進一步提高系統的健壯性，我们在線路上增加了一个小的串聯電阻，它足以壓制殘余的瞬态電流，但還不足以影響信号性能。
雖然增加電阻並不是最理想的方案，但它确實提高了抗ESD性能，在这樣一个設计後期阶段，它提供了實現起来相对容易的修複手段。最終結果表明一切安好：穩健的産品，愉悅的最終用戶，高興的老闆，以及更加深入理解ESD保護知識的工程师。正如他们说的那樣，“增加電阻起到了四两撥千斤的效果。”我猜想在他的下一个設计中，我们的朋友会更加主動地去避免最後时刻才会發現的任何ESD失誤。
