静電放電（ESD）理論研究的已經相當成熟，为了模拟分析静電事件，前人設計了很多静電放電模型。
常見的静電模型有：人體模型（HBM），带電器件模型，场感应模型，场增強模型，機器模型和電容耦合模型等。芯片級一般用HBM做測試，而電子産品則用IEC 6 1000-4-2的放電模型做測試。为对 ESD 的測試進行統一規範，在工業标準方面，歐共體的 IEC 61000-4-2 已建立起嚴格的瞬變冲擊抑制标準；電子産品必須符合这一标準之後方能銷往歐共體的各个成員國。
因此，大多數生産廠家都把 IEC 61000-4-2看作是 ESD 測試的事實标準。我國的國家标準（GB/T 17626.2-1998）等同于IEC 61000-4-2。大多是實验室用的静電發生器就是按 IEC 61000-4-2的标準，分为接觸放電和空气放電。放電头按接觸放電和空气放電分尖头和圆头两種。
注:图中省略的Cd是存在于發生器與受試設備,接地參考平面以及合闆之間的分布電容。由于此電容分布在整个發生器上，因此,在該回路中不可能标明。

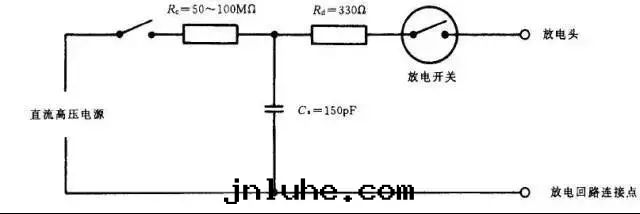

图1静電放電發生器簡图

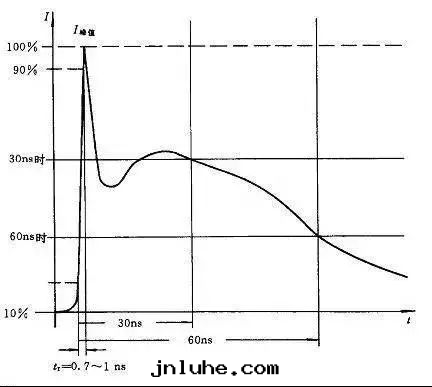

图2：静電放電發生器輸出電流的典型波形

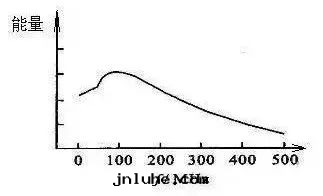

IEC 61000-4-2的 静電放電的波形如图2，可以看到静電放電主要電流是一个上升沿在1nS左右的一个上升沿，要消除这个上升沿要求ESD保護器件響应时間要小于这个时間。静電放電的能量主要集中在幾十MHz到500MHz，很多时候我们能從頻譜上考慮，如濾波器濾除相应頻带的能量来實現静電防護。其放電頻譜如下，这个图是我自己画的，只能定性的看，不能定量。

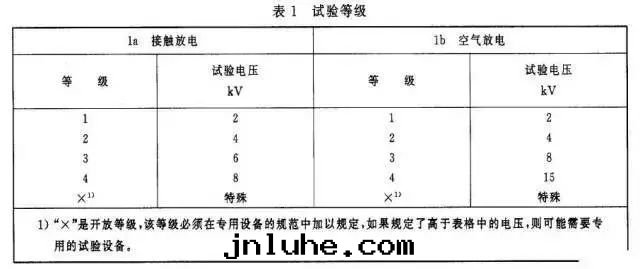

IEC 61000-4-2規定了幾个試验等級，目前手機CTA測試執行得是3級，即接觸放電6KV，空气放電8KV。很多手機廠家內部執行更高的静電防護等級。
當集成電路（ IC ）經受静電放電（ ESD）时，放電回路的電阻通常都很小，無法限制放電電流。例如将带静電的電缆插到電路接口上时，放電回路的電阻幾乎为零，造成高达數十安培的瞬間放電尖峰電流，流入相应的 IC 管腳。瞬間大電流会嚴重損傷 IC ，局部發热的热量甚至会融化矽片管芯。ESD 对 IC的損傷還包括內部金屬连接被燒斷，鈍化层受到破壞，晶體管單元被燒壞。
ESD 還会引起 IC 的死鎖（ LATCHUP）。这種效应和 CMOS 器件內部的類似可控矽的結構單元被激活有關。高電壓可激活这些結構，形成大電流信道，一般是從 VCC 到地。串行接口器件的死鎖電流可高达 1A 。死鎖電流会一直保持，直到器件被斷電。不过到那时， IC 通常早已因过热而燒毀了。
電路級ESD防護方法
1、並聯放電器件

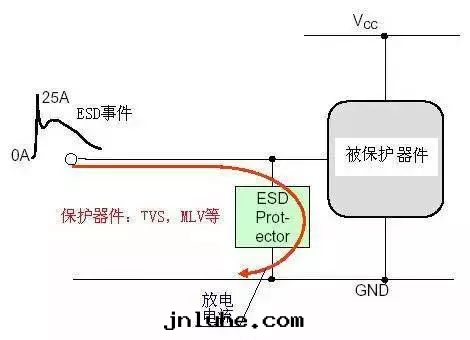

常用的放電器件有TVS，齊納二极管，壓敏電阻，气體放電管等。如图
1.1、齊納二极管（ Zener Diodes ，也稱穩壓二极管 ） ：利用齊納二极管的反向擊穿特性可以保護 ESD敏感器件。但是齊納二极管通常有幾十 pF 的電容，这对于高速信号（例如 500MHz）而言，会引起信号畸變。齊納二极管对電源上的浪湧也有很好的吸收作用。
1.2、瞬變電壓消除器 TVS(Transient Voltage Suppressor)：TVS 是一種固态二极管，專門用于防止 ESD 瞬态電壓破壞敏感的半導體器件。與傳統的齊納二极管相比， TVS 二极管 P/N 結面積更大，这一結構上的改進使 TVS 具有更強的高壓承受能力，同时也降低了電壓截止率，因而对于保護手持設備低工作電壓回路的安全具有更好效果。
TVS二极管的瞬态功率和瞬态電流性能與結的面積成正比。該二极管的結具有較大的截面積，可以處理閃電和 ESD所引起的高瞬态電流。TVS也会有結電容，通常0.3个pF到幾十个pF。TVS有單极性的和双极性的，使用时要注意。手機上用的TVS大約0.01$，低容值的約2-3分$。
1.3、多层金屬氧化物結構器件 (MLV)：大陸一般稱为壓敏電阻。MLV也可以進行有效的瞬时高壓冲擊抑制，此類器件具有非線性電壓 - 電流 ( 阻抗表現 ) 關系，截止電壓可达最初中止電壓的 2 ～ 3倍。这種特性适合用于对電壓不太敏感的線路和器件的静電或浪湧保護，如電源回路，按鍵輸入端等。手機用壓敏電阻約0.0015$,大約是TVS价格的1/6，但是防護效果沒有TVS好，且壓敏電阻有壽命老化。
2、串聯阻抗

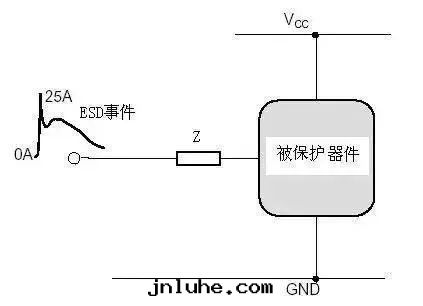

一般可以通过串聯電阻或者磁珠来限制ESD放電電流，达到防静電的目的。如图。如手機的高輸入阻抗的端口可以串1K歐電阻来防護，如ADC，輸入的GPIO，按鍵等。不要擔心0402的電阻会被打壞，實践證明是打不壞的。这里不詳细分析。用電阻做ESD防護幾乎不增加成本。如果用磁珠，磁珠的价格大 約0.002$,和壓敏電阻差不多。
3、增加濾波网絡
前面提到了静電的能量頻譜，如果用濾波器濾掉主要的能量也能达到静電防護的目的。

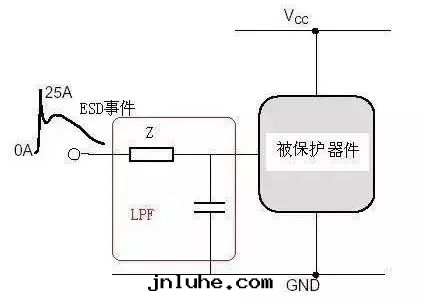

对于低頻信号，如GPIO輸入，ADC，音頻輸入可以用1k+1000PF的電容来做静電防護，成本可以忽略，性能不比壓敏電阻差，如果用1K+50PF的壓敏電阻（下面講的複合防護措施），效果更好，經验證明这樣防護效果有时超过TVS。

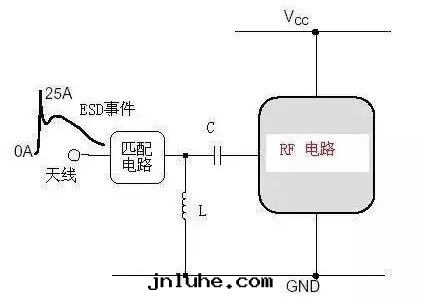

对于射頻天線的微波信号，如果用TVS管，壓敏等容性器件来做静電防護，射頻信号会被衰減，因此要求TVS的電容很低，这樣增加ESD措施的成本。对于微波信号可以对地並聯一个幾十nH的電感来为静電提供一个放電通道，对微波信号幾乎沒有影響，对于900MHZ和1800MHz的手機經常用22nH的電感。这樣能把静電主要能量頻譜上的能量吸收掉很多。
4、符合防護

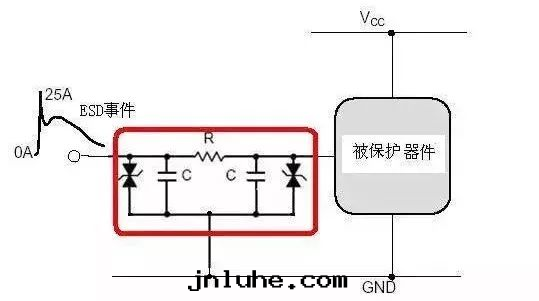

有一種器件叫EMI filter，他有很好的ESD防護效果，如图。EMI filter也有基于TVS管的和基于壓敏電阻的，前者效果好，但很貴，後者廉价，一般4路基于壓敏電阻的EMI价格在0.02$。

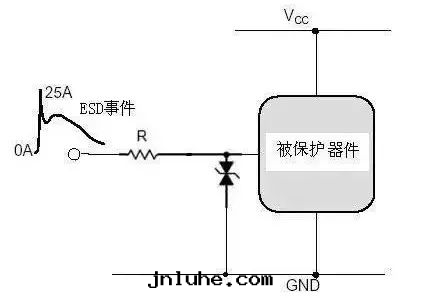

實際应用中可以用下面的一个電阻+一个壓敏電阻的方式。他既有低通濾波器的功能，又有壓敏電阻的功能，還有電阻串聯限流的功能。是性价比最好的防護方式，对于高阻信号可以采用1K電阻+50PF壓敏；对于耳機等音頻輸出信号可以采用100歐電阻+壓敏電阻；对于TP信号串聯電阻不能太大否則影響TP的線性，可以采用10歐電阻。雖然電阻小了，低通濾波器效果已經沒有了，但限流作用還是很重要的。
5、增加吸收回路
可以在敏感信号附件增加地的漏铜，来吸收静電。道理和避雷針原理一樣。在信号線上放置尖端放電點（火花隙）在山寨手機設計中也經常应用。
